PCB板在進行分板時，傳統上一般采用人工分板，這種分板方式時效比較快，但是人工進行分板時，因力道和分板角度的差異，容易造成PCB電氣回路及零件、錫道的破壞，這時PCB分板機便應運而生了，并成為SMT標準的作業方式。

                                                              PCB分板機

一、PCB分板機的原理

1、分板前首先確認工程師編輯的分板程式是否無誤，當工程師在編輯或調出之前使用的程式時，先要進行預覽檢查，左右工作臺程式檢查無誤后方可先讓工程師分別在左右加工一塊出來確認，確認無誤方可由操作員自行操作。

2、將所需要沖壓的PCB板放入到治具內，分清楚板的方向和正反面放入治具，并將板的定位治具的定位柱上，用手輕壓確認是否放到位，然后分板治具蓋子蓋下，按左或右的綠色按鈕，此時工作臺自動進入分板位置。

3、點擊軟件的預覽按鈕，按鈕為紅色，觀察每個切割的位置是否正確，覽檢無誤后，先點軟件上的停止按鈕，幾秒后顏色變綠色并自動變更為加工按鈕，工作臺自動退出，正式加工時點擊軟件上的加工按鈕，加工開始。

二、PCB分板機的分類

按照分板材質來講，可分為PCB分板機、FPC分板機和鋁基板分板機三大類，根據分板方式的不同可分為：1、走刀式分板機，2、沖壓式分板機，3、銑刀式分板機，4、激光分板機,5、鍘刀式分板機。

三、各式分板機的優缺點

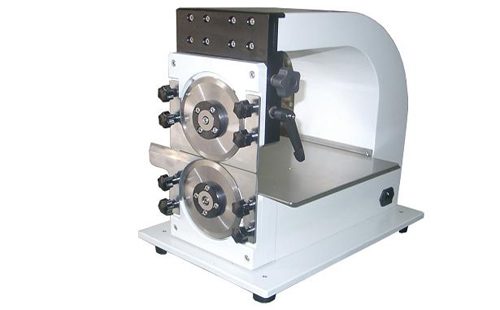

1、走刀式分板機 優點：成本低 缺點：只能進行直線分板。有毛邊。

2、沖壓式分板機 優點：首次投入成本低，速度快。缺點：由于必須專板專模，后期成本高。有應力

3、銑刀式分板機 優點：可進行任意形狀分板，應力很小，切割邊緣無毛邊。缺點：首次成本較大。

4、激光分板機 優點：同時具備銑刀式分板機的優點，并可對PCB板進行微分切，無應力。 缺點：機器價格昂貴。

5、鍘刀式分板機 優點：純氣動(工廠常用氣壓即可),體積小巧(桌面式),出力大,可切任意寬度厚度的鋁基板,性價比高。

PCB分板機已廣泛應用于電子產品制造行業，PCB分板機其有良好的性能，能盡可能的減少分板過程中對PCB造成的損害，保證PCB板的最初質量。
