SMT印刷機適用于貼片加工制程中，將錫膏印刷在PCB裸板的焊盤上，便于在下一道工序?qū)⒃骷附拥絇CB焊盤上，經過回流焊之后，形成牢固的焊接。SMT印刷機的原理極為簡單，即將放置在鋼網上的錫膏，通過一定力度和角度的刮刀左右刮動，讓錫膏透過鋼網滲漏到鋼網下方的PCB裸板焊盤上。

全自動SMT印刷機

全自動SMT印刷機從PCB裸板的載入到印刷完成輸出軌道，都是設備自動完成的。PCB裸板進入全自動SMT印刷機后，設備系統會對其進行固定，然后光學攝像頭來照射PCB板上的Mark點，從而精確定位其坐標值。而PCB板上每個焊盤的坐標位置數據已經提前輸入到全自動SMT印刷機中，因而設備會自動調整XY軸，將固定好的鋼網準確覆蓋到PCB板上，形成鋼網漏孔與PCB焊盤一一對應的位置關系。

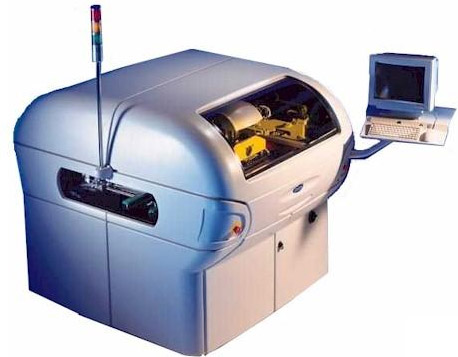

(圖1：全球知名品牌DEK全自動錫膏印刷機)

然后，SMT印刷機會根據提前輸入的刮刀角度、力度數據從左至右，然后從右至左進行刮刷動作，將錫膏滲漏到下方固定的PCB板上。完成印刷后，松掉固定卡位，將PCB板放回軌道流出設備。至此，全自動印刷過程完成。

半自動SMT印刷機

半自動SMT印刷機與全自動的區別在于，需要人工將PCB板固定在底部的頂針上，然后雙手啟動開關，氣缸帶動載有錫膏的鋼網下壓，然后刮刀左右運動形成印刷。印刷完畢后，錫膏鋼網裝置抬起，人工取出印好錫膏的PCB板，放置到周轉車或者下一道工序的軌道上。

（圖2：半自動SMT印刷機）

SMT印刷機在整個PCBA加工制程中扮演舉足輕重的作用，因?yàn)殄a膏和紅膠印刷工藝在很大程度上決定了一些精密器件的焊接水準。印刷后的錫膏形狀、厚度、一致性跟SMT印刷機設備息息相關。
